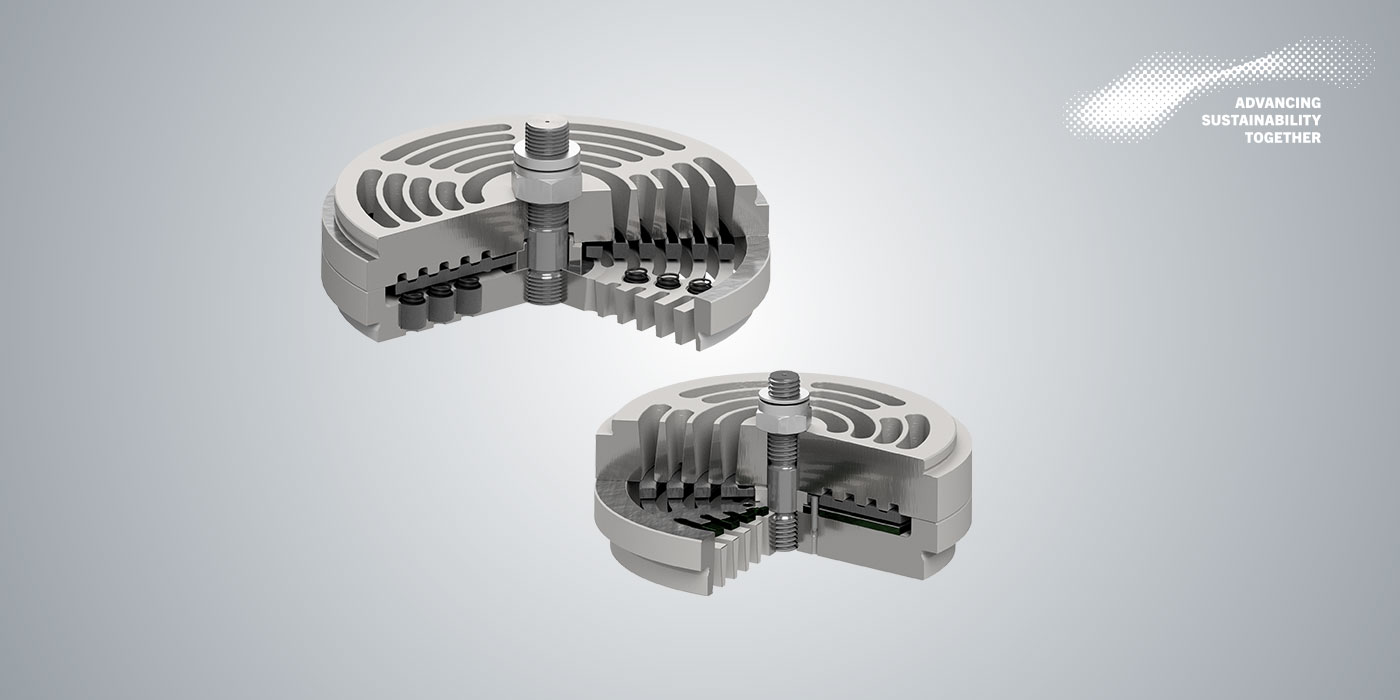

XP, CP - Profilierte Plattenventile
Für Ihre Prozess- oder Erdgasanwendung
Herkömmliches Ventildesig hat ausgedient, wenn es darum geht, die Effizienz von Kompressoren zu steigern. Echte Steigerungen der Kompressoreffizienz können nur durch innovatives Design erreicht werden. Das Kompressorventil ist das Herzstück des Kompressors und der Leistungsregler für die Gesamteffizienz des Verdichters. Um die Zuverlässigkeit zu optimieren und Energie zu sparen, brauchen Sie ein technologisch fortschrittliches Ventil, das beides kann. Die XP und CP Baureihen mit profilierten Platten von HOERBIGER vereinen alle Eigenschaften, um diese Anforderungen zu erfüllen: PowerPEEK® Platten mit extremer Effizienz und exzellenten Strömungseigenschaften für eine hohe Kompressorverfügbarkeit. Darüber hinaus können Sie den Strom- und Kraftstoffverbrauch drastisch senken und die damit verbundenen CO-Emissionen reduzieren, indem Sie die Lebensdauer erhöhen und gleichzeitig die Energieeffizienz um bis zu 50 % steigern. Aber nicht nur das. Die Ventile sind auch für Anwendungen im Bereich grüner Wasserstoff, synthetische Kraftstoffe, Biogas- und Wasserstofftransport sowie LNG-Boil-off ausgelegt.
Die besten Ventile in Sachen Effizienz, ohne auf Zuverlässigkeit verzichten zu müssen


Hohe Effizienz und weniger Verluste
PowerPEEK® und das einzigartige Design der profilierten Ventilplatten schaffen ein Ventil mit extremer Effizienz und ausgezeichneten Durchflusseigenschaften. Dies verbessert automatisch die Zuverlässigkeit und Haltbarkeit des Ventils. Die Konstruktion eines feinmaschigeren Ringabschnitts erhöht die wirksame Strömungsfläche und damit die Effizienz des Ventils. Die aerodynamischen "Ringe" erzeugen einen geringeren Druckabfall als Plattenventile, wodurch kleine Mengen an Flüssigkeit und Schmutz passieren können. PowerPEEK® Platten bieten außerdem eine optimierte Verteilung der Verstärkungsfasern und nutzen sich daher im Betrieb weniger ab. Dies führt zu einer Erhöhung der MTBF und MTBM, was zu weniger Verlusten durch ungeplante Wartung führt.
Alle Vorteile auf einen Blick

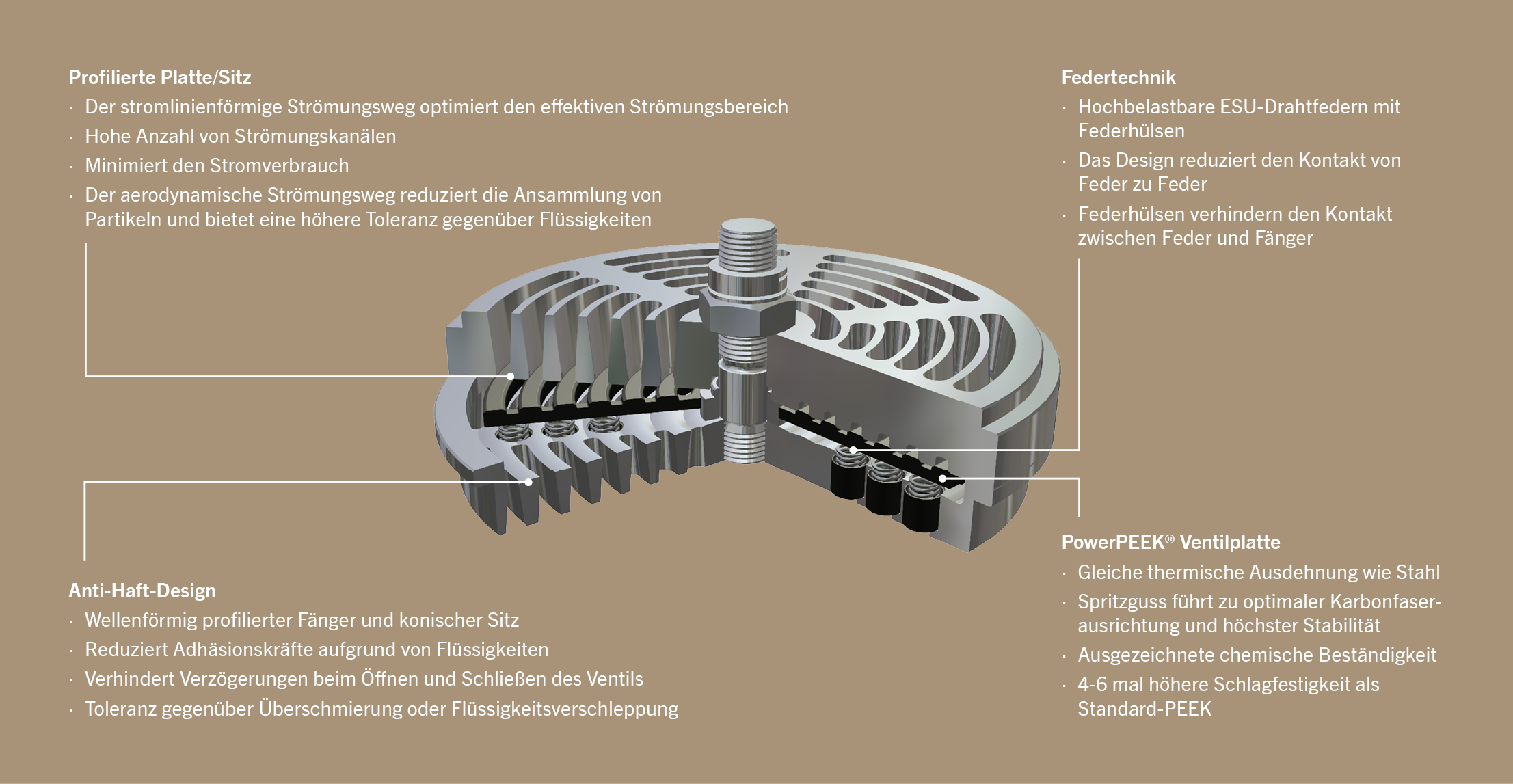

- Profiliertes Plattendesign
- Federhülsen verhindern den Kontakt zwischen Feder und Fänger
- Spritzgegossenes Hochleistungs-PEEK® und feinmaschigerer Ringabschnitt
- Industrie-Benchmark bei der Effizienz: 30 - 50 % größerer effektiver Durchflussquerschnitt als bei herkömmlichen Ventilen. Überlegene Effizienz auch bei geringem Hub.
- Tribologische Optimierung
- Optimierte Karbonfaserausrichtung für höchste Stabilität. 4- bis 6-mal höhere Schlagfestigkeit als Standard-PEEK.
- Aerodynamischer Strömungsweg
- Anti-Haft-Design: Wellenförmiger Profilschutz und konischer Sitz
- Hochleistungsfedern aus ESU-Stahl (Stahl, der im Elektroschlacke-Umschmelzverfahren hergestellt wurde und dadurch eine besondere Reinheit und weitere technologische Eigenschaften aufweist)
- Reduziert die Ansammlung von Partikeln und bietet Toleranz gegenüber Flüssigkeiten
- Reduziert Adhäsionskräfte aufgrund von Flüssigkeiten. Vermeidet Verzögerungen beim Öffnen und Schließen des Ventils. Toleranz gegenüber Überschmierung oder Flüssigkeitsverschleppung.
- Ausgelegt für hohe dynamische Belastungen
Hochleistungs-Ventilplatte mit tribologischer Optimierung.
- Verschleißteile müssen seltener ausgetauscht werden (längere Wartungsintervalle)
- Reduzierung der Energiekosten des Hauptmotors
- Neu gebaut: Reduzierung der Größe, Anzahl der Ventile und Kompressorstellfläche

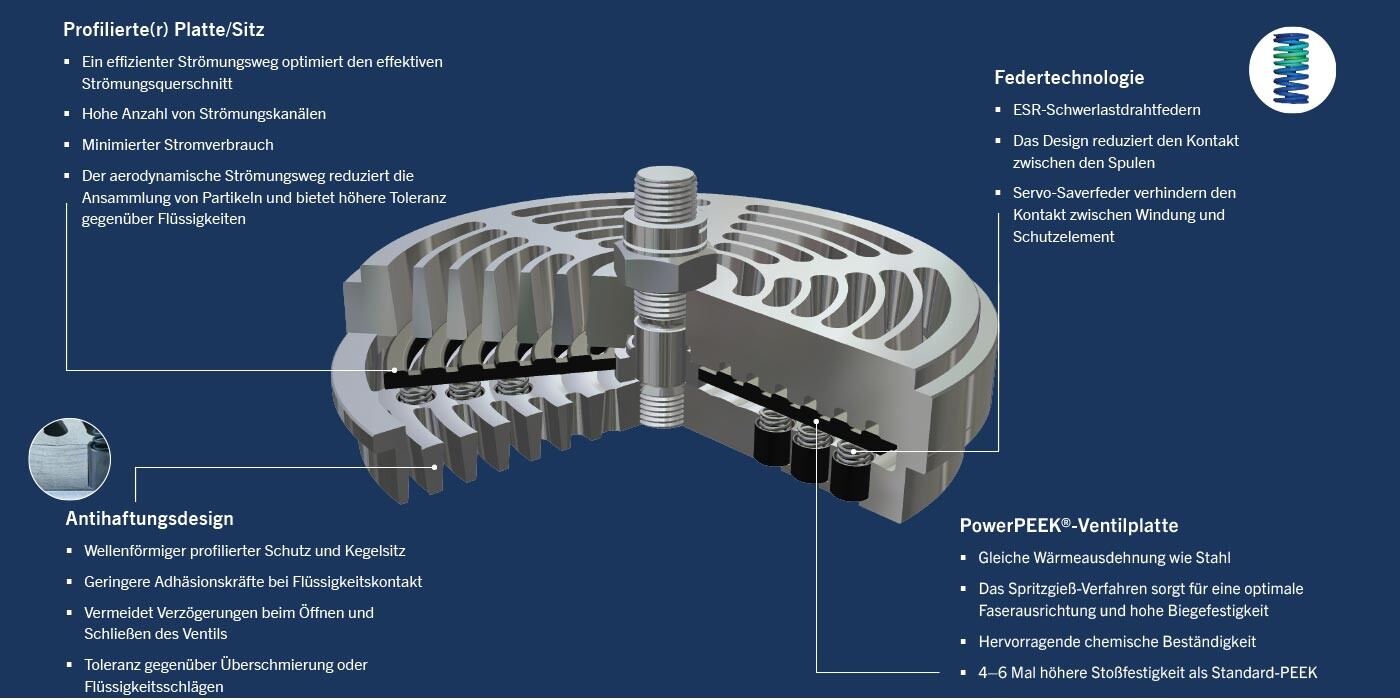

Mit XP Profilplattenventilen sind Sie immer einen Schritt voraus. Effizienz, Energieeinsparung, Zuverlässigkeit und Lebensdauer sind alles Voraussetzungen, um sich einen Vorsprung auf dem Markt zu verschaffen, und unsere XP Ventile sind die ideale Komponente, um diese Verbesserungen für Kolbenkompressoren in der Prozessgasindustrie zu liefern.
- Hauptanwendung:
- Prozessgas
- Maximaldruck:
- 300 bar
- Differenzialdruck:
- 200 bar*
- Mindest. Saugtemp.:
- –40°C
- Max. Entladungstemp.:
- 230°C
- Molgewicht:
- 2-50 g/mol
- Drehzahl:
- 1,500 U/Min maximum
- Schmierung:
- geschmiert, ungeschmiert
- Ventilgrößen:
- 86–261 mm
- * Maximal zulässiger Differenzdruck
- abhängig von der Gastemperatur.

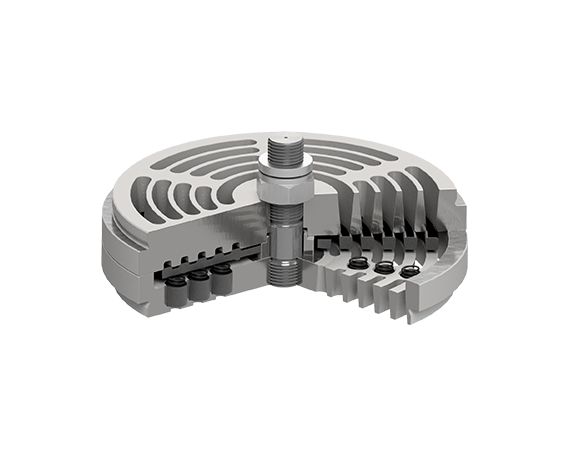

Die Profilplatten-Technologie der CP Ventile bieten maximale Effizienz trotz minimalem Hub und hervorragende Schließeigenschaften. Darüber hinaus hat HOERBIGER PowerPEEK® entwickelt, ein innovatives Material, das Robustheit und Langlebigkeit gewährleistet – was zu einer längeren Lebensdauer der Ventile führt und ungeplante Kompressorstillstände vermeidet. Dies sind Eigenschaften, die für Kompressoren in Erdgasanwendungen wichtig sind.
- Hauptanwendung:
- Erdgas
- Maximaldruck:
- 300 bar
- Differenzialdruck:
- 200 bar*
- Mindest. Saugtemp.:
- –40°C
- Max. Entladungstemp.:
- 230°C
- Molgewicht:
- 12-80 g/mol
- Drehzahl:
- 1,800 U/Min maximum
- Schmierung:
- geschmiert, ungeschmiert
- Ventilgrößen:
- 88-212 mm
- * Maximal zulässiger Differenzdruck
- abhängig von
der Gastemperatur.

- Hauptanwendung:
- Prozessgas
- Maximaldruck:
- 300 bar
- Differenzialdruck:
- 200 bar*
- Mindest. Saugtemp.:
- –40°C
- Max. Entladungstemp.:
- 230°C
- Molgewicht:
- 12-80 g/mol
- Drehzahl:
- 2,800 U/Min maximum
- Schmierung:
- geschmiert, ungeschmiert
- Ventilgrößen:
- 38–90 mm
- * Maximal zulässiger Differenzdruck
- abhängig von der Gastemperatur.
